電爐冶煉時煙塵污染很大，如果吸塵罩設計不合理，很難完全將冶煉時的大量黑煙完全捕集，那么電爐除塵器的密閉罩用哪種O合適呢，怎么設計呢，下面我們來介紹一下電爐除塵器的設計

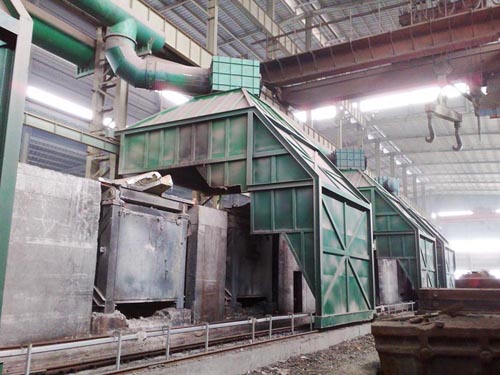

電爐移動式捕集罩工藝技術介紹
那么該如何捕集電爐冶煉時產生的煙氣呢？
我們?cè)诓都姞t冶煉煙氣方面是有著很豐富的成功經驗的，能不能借鑒電爐半密閉移動罩的成功經驗設計中頻爐煙氣捕集罩呢？通過長期的摸索，我們終于從捕集電爐冶煉煙氣的捕集罩的結構上受到了啟發，再經過反復論證、設計、再論證、再設計，在業主方的配合下，一臺專門用于捕集中頻爐冶煉產生的煙氣的移動式捕集罩終于試制成功了。
由于加料、冶煉、出鋼都在捕集罩內完成的，所以其煙氣捕集是全過程的。從這一點來說，這個捕集罩的捕集效果要比電爐半密閉罩還要好，因?yàn)殡姞t半密閉罩在加料和出鋼時是要開啟移動罩的。

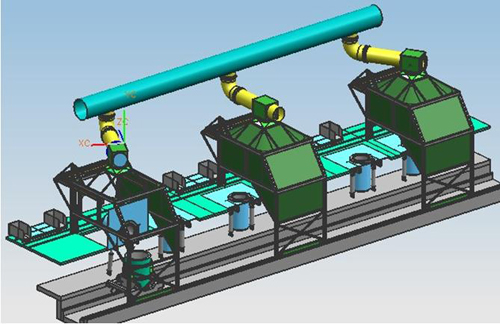

電爐移動式捕集罩的外形結構如下圖所示（設計計算略）。
電爐移動式捕集罩的特點：
1、 實現加料、冶煉、出鋼全過程煙氣捕集；
2、 利用煙氣熱抬升原理，誘導捕集。需要的抽風風量小，符合節能要求；
3、 實現捕集率≥98％以上；
4、 捕集罩與爐體完全獨立且操作空間大，不影響工人的視線和操作；
5、 不影響檢修爐體設備和更換爐襯。
中頻爐除塵系統設計要點
中頻爐除塵系統設計時需要注意以下幾點：
1、 必須注意捕集罩的寬度和高度方面的尺寸，避免中頻爐出鋼時爐體翻板與罩體相碰；
2、 捕集罩要有一定的容積和配置適當?shù)娘L(fēng)量，確保煙氣捕集效果；
3、 捕集罩要有一定的結構強度和剛度，確保捕集罩的移動穩定性；
4、 中頻爐煙氣較粘，所以對除塵器的過濾面積和阻力要把握得準；
5、 除塵器灰斗里的灰必須及時清理，不能留太長時間，以免因煙灰自燃而燒損布袋。
除塵器吸塵密閉罩將污染源的局部或整體密閉起來，在罩內保持一定負壓，可防止污染物的任意擴散。其特點是所需排風量O小，控制效果O，且不受室內氣流干擾，設計中應優先選用。按其結構形式可分為局部密閉罩、整體密閉罩、大容積密閉罩三大類。
(1)除塵器局部密閉罩
局部密閉罩只將揚塵點進行密閉，工藝設備露在外面。其特點是容積比較小，占地面與消耗材料少，操作與檢修方便。缺點是不宜用于進料攜塵氣流速度大或陣發性塵源的情況。適用于產塵點固定、產塵氣流速度較小、連續產塵且瞬時增壓不大的地點，如膠帶機受料點、磨機的受料口等。
(2)除塵器整體密閉罩
整體密閉罩是將揚塵點及產塵設備的大部分或全部密閉起來，只把設備傳動部分留在罩外。其特點是容積大，密閉性好。罩體本身基本上成為獨立的整體，容易做到嚴密。通過罩上的觀察孔可對設備進行監視，設備傳動部分的維修可在罩外進行。這種密閉方式適用于具有振動的設備或攜塵氣流速度較大、陣發性散塵以及全面產塵的設備，如振動篩等。
(3)除塵器大容積密閉罩
大容積密閉罩是將粉塵點和產塵設備全部密閉起來，其特點是罩內容積大，可以緩沖含塵氣流，并利用罩內循環氣流消除或減少局部正壓。通過罩上的觀察孔能監視設備的運行，維修設備可在罩內進行，該罩適用于多點揚塵、陣發性揚塵、攜塵氣流速度較大的設備或地點，以及檢修頻繁而采用整體密閉罩又不方便的設備。
密閉罩排風量計算及相關產塵設備及工藝防塵治理，請聯系本公司，我們將為您提供合理的設備選型。
