由于除塵布袋品種多應用情況復雜，所以除塵布袋的品質檢驗和選用顯得特別重要，合理的選用除塵布袋，不但可以保證除塵器運行過程中粉塵煙氣的達標排放，而且可以延長除塵器的使用壽命，為用戶節能環保投資。

　　泊頭市鈺泰環保機械有限公司從事布袋除塵器生產多年，積累了豐富的除塵布袋使用經驗，袋式除塵器的濾袋是除塵器的核心配件。我公司對濾袋尺寸的設計、濾料裁剪和濾袋的加工制作都具有嚴格的要求。這些要求對袋式除塵器的正常運行和方便維護、對延長濾袋使用壽命具有重要意義。
　　常用除塵布袋的組成和分類
　　1.濾袋組成

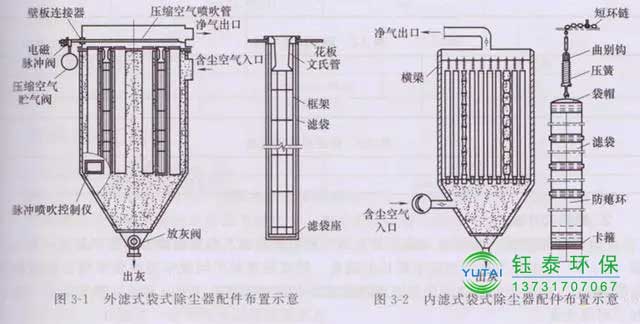

　　濾袋是袋式除塵器的核心部件。外濾式袋式除塵器由濾袋及其配件組成，外濾式濾袋的配件有文氏管、框架、袋口彈性圈等，配件布置如圖
　　內濾式袋式除塵器的濾袋及其配件如如，配件主要有濾袋縫在一起的防癟環、袋口圈和安裝使用的袋帽、卡箍、吊掛裝置等。

　　2.濾袋的分類
　　1）按橫斷面形狀分類 按濾袋形狀可將之分為以下幾類。
　?、賵A形濾袋 濾袋為圓通形，圓形袋按長度不同又分為長袋和短袋。其過個用直徑*長表示。
　?、诒庑螢V袋 其中包括矩形和梯形，其規格用周長*長度表示。
　　③異形濾袋 形狀特異的濾袋，其規格以其結構的特種參數表示。
　　2）按濾袋的濾氣方向分類 按濾袋的濾氣方向可分為以下幾類
　?、偻鉃V式 迎塵面在濾袋外側，含塵氣流有濾袋外側向濾袋的內部，粉塵層聚積在濾袋的外表面。外濾式包括圓袋和扁袋。
　?、趦?nèi)濾式 迎塵面在濾袋的內側，含塵氣流有濾袋內側流暢濾袋外側，粉塵層聚積在濾袋的內表面。內濾式一般為圓袋。
　　常用除塵布袋的規格
　　1.濾袋的規格尺寸
　　外濾式圓形濾袋的直徑為114-200mm，長為2-9m，常用的規格為直徑120-160mm，長度為2-6m。
　　內濾式圓形濾袋一般直徑為130-300mm，長度為1800-12000mm。
　　扁形濾袋多為外濾式，規格多為1000mm*2000mm，較大的可達2000mm*2000mm。
　　濾袋規格的標準化對合理應用濾料（不浪費或少浪費角料）和加工工作與自動化生產都十分重要，但濾袋的設計往往根據工藝要求而品種很多，常用規格如下表：

　　2.濾袋尺寸的偏差
　　1）圓形濾袋尺寸偏差 如前所述，對于圓形濾袋以其內徑的實測值（P/2）及名義值（P0/2）之差作為圓形濾袋半周長的偏差。O標準對不同規格原濾袋半周長偏差的規定見表。但是在實際應用中外濾式圓形袋因中間安裝袋籠，所以不允許有負偏差，設計加工時要注意。

　　圓形濾袋半周長偏差按如下方法測量。
　　①如圖，將濾袋疊合展開；

　?、谠跒V袋上口和下口各測一次，中間每隔1.5m補測一處濾袋的半圓長P/2；
　?、塾嬎銥V袋的名義半圓長P0/2；
　?、軋A形濾袋半周長偏差△A為

　　圓形濾袋的長度規格及極限偏差見表。但是，由于外濾式圓形中間安裝袋籠的尺寸要求，這種袋不應有負偏差。

　　由于外濾式濾袋來說，因為除塵骨架要裝在花板上，中間放進袋籠，所以濾袋口與花板、除塵骨架的配合處有更為嚴格的尺寸要求，極限偏差更小。
　　2）扁形濾袋尺寸偏差 對于扁形濾袋按其周長確定其規格，其內周長及長度的極限偏差見表
